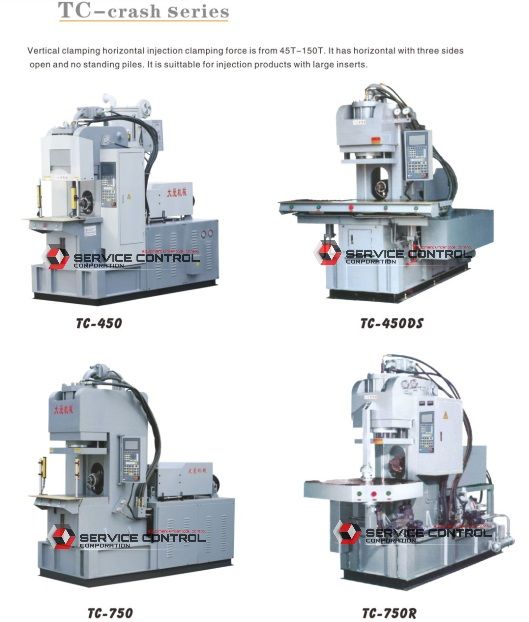

Вертикальные термопластавтоматы с боковым впрыском и без колонн.
Данные термопластавтоматы без колонн предназначены для литья изделий с большими закладными деталями, когда обычные вертикальные термопластавтоматы ограничены колонами, данные термопластавтоматы позволяют реализовать практически любые ваши идеи.
Таблица с характеристиками вертикальных термопластавтоматов с боковым впрыском и без колонн серии TС
| Вертикальный термопластавтомат |
TC-450 | ||
| Величина | |||
| Диаметр шнека | мм | 40 |
45 |
| Давление впрыска | кг/см² | 1470 |
1161 |
| Объём впрыска | см³ | 220 |
278 |
| (PS)вес впрыска | гр/унций | 214/7.8 |
271/9.8 |
| Скорость впрыска | смˆ3/сек | 74.6 |
94 |
| Скорость вращения шнека |
об/мин |
10-132 |
|
| Усилие смыкания | Кн | 450 | |
| Усилие открытия | Кн | 82 | |
| Размер плиты | мм | 600х280 | |
| Высота центра сопла | мм | 110±30 | |
| Сопло центральная дистанция | мм | 75 | |
| Минимальная толщина формы | мм | 200 | |
| Ход открытия | мм | 200 | |
| Максимальная дистанция открытия | мм | 400 | |
| Услие толкателя | Кн | 23 | |
| Дистанция выхода толкателя | мм | 100 | |
| Максимальное гидравлическое давление | кг/см² | 140 | |
| Объем масляного бака | Литров | 159 | |
| Электрическая мощность |
Kw | 7,5 | |
| Мощность нагревателей | Kw | 5,1 | |
| Общая мощность | Kw | 12,6 | |
| Вес | Кг | 3010 | |
| Габариты | см | 300х100х210 | |
| Вертикальный термопластавтомат | TC-750/DS/R | ||
| Величина | |||
| Диаметр шнека | мм | 40 | 45 |
| Давление впрыска | кг/см² | 1680 | 1327 |
| Объём впрыска | см³ | 226 | 286 |
| (PS)вес впрыска | гр/унций | 206 | 260 |
| Скорость впрыска | см/сек | 87 | 100 |
| Количество зоны нагревателя | кол-во зон | 3(+1) | |
| Усилие смыкания | Кн | 750 | |
| Усилие открытия | Кн | 158 | |
| Размер верхней плиты | мм | 565х390 | |
| Размер нижней плиты | мм | 570х390 | |
| Размер подвижного стола | мм | 1100х390 | |
| Диаметр подвижного стола | мм | 920 | |
| Минимальная толщина формы | мм | 200 | |
| Ход открытия | мм | 250 | |
| Максимальная дистанция открытия | мм | 450 | |
| Услие толкателя | Кн | 23 | |
| Дистанция выхода толкателя | мм | 100 | |
| Максимальное гидравлическое давление | кг/см² | 140 | |
| Объем масляного бака | Литров | 309 | |
| Мощность помпового насоса | Kw | 11 | |
| Мощность нагревателей | Kw | 6,3 | |
| Общая мощность | Kw | 17,3 | |
| Вес | Кг | 4400 | |
| Габариты | см | 260х108х236 | |
| Вертикальный термопластавтомат | TC-1200/DS/R | ||
| Величина | |||
| Диаметр шнека | мм | 46 | 52 |
| Давление впрыска | кг/см² | 2193 | 1716 |
| Объём впрыска | см³ | 365 | 467 |
| (PS)вес впрыска | гр/унций | 325/11.4 | 415/14.6 |
| Скорость впрыска | см/сек | 117 | 150 |
| Количество зоны нагревателя | кол-во зон | 4(+1) | |
| Усилие смыкания | Кн | 1200 | |
| Усилие открытия | Кн | 160 | |
| Размер верхней плиты | мм | 950х575 | |
| Размер нижней плиты | мм | 980х575 | |
| Размер подвижного стола | мм | 1400х450 | |
| Диаметр подвижного стола | мм | 1200 | |
| Минимальная толщина формы | мм | 250 | |
| Ход открытия | мм | 300 | |
| Максимальная дистанция открытия | мм | 550 | |
| Услие толкателя | Кн | 46 | |
| Дистанция выхода толкателя | мм | 120 | |
| Максимальное гидравлическое давление | кг/см² | 140 | |
| Объем масляного бака | Литров | 430 | |
| Мощность помпового насоса | Kw | 15 | |
| Мощность нагревателей | Kw | 10,4 | |
| Общая мощность | Kw | 25,4 | |
| Вес | Кг | 6800 | |
| Габариты | см | 300х110х280 | |
Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств.
