Подготовка полимерного сырья · SMANL
Бункерные сушилки
SMANL для полимерного сырья
Стандартные SHD и теплоизолированные SHD-L для подготовки гранул перед переработкой на ТПА и экструдерах.
SHD / SHD-LЦены FOB CNYГарантия 18 месяцев
Подбор по расходу сырья, времени сушки и свойствам конкретной марки полимера.
Инженерная основа
Сушка рядом с вашим оборудованием
Нагретый воздух проходит через слой гранул в бункере. Управление поддерживает заданную температуру, а запас материала обеспечивает необходимую выдержку перед переработкой.
Два исполнения
SHD для стандартных задач; SHD-L с теплоизоляцией корпуса для снижения теплопотерь.

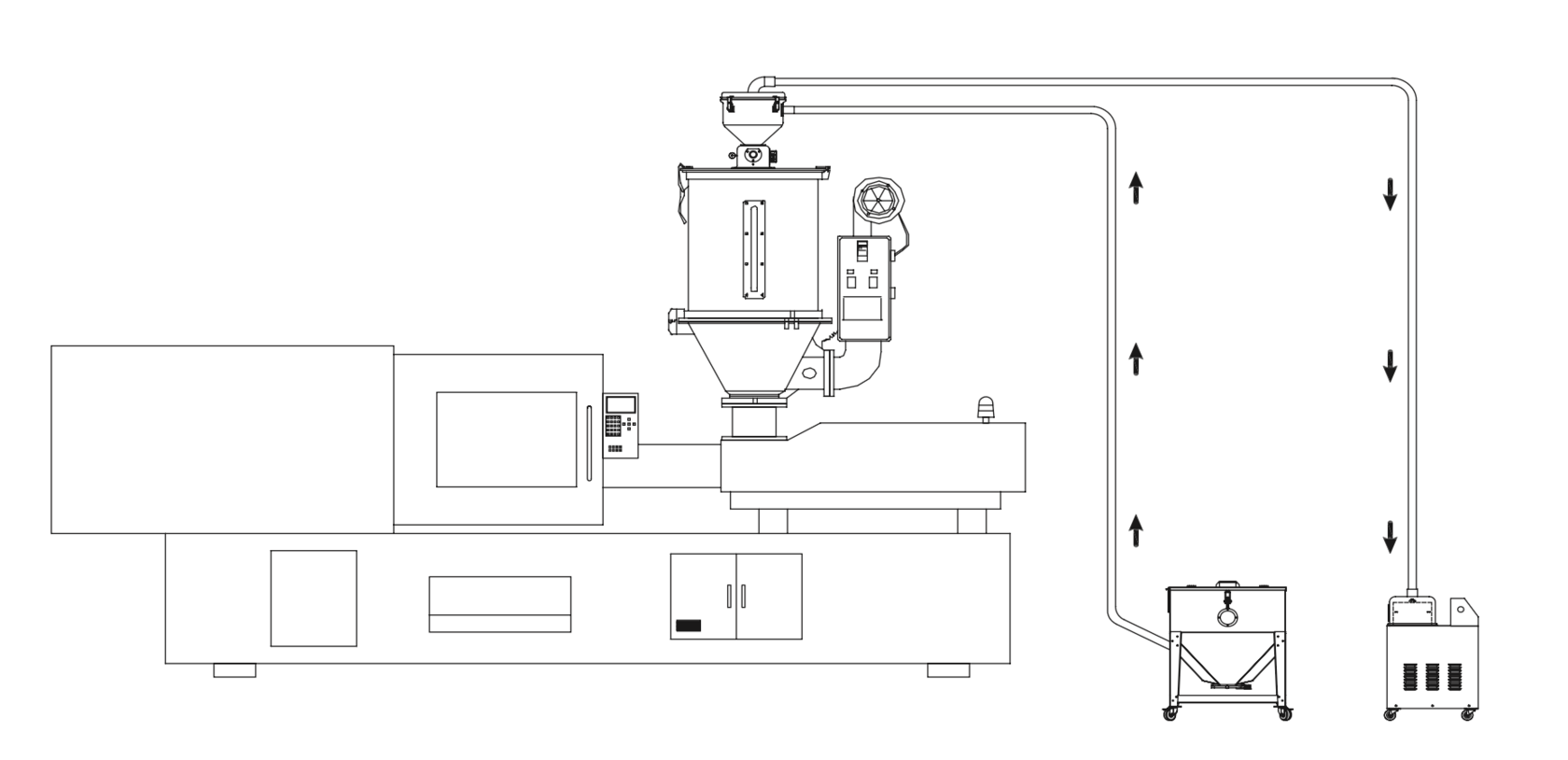

Автоматическая подача
Совместная работа с вакуумным загрузчиком поддерживает поступление гранул в бункер.
Удобство обслуживания
У SHD — шарнирное соединение бункера; у SHD-L — отдельная дверца для очистки.
Сравнение конструкций
SHD или SHD-L: выбирайте по задаче
Общий принцип — тепловая подготовка гранул. Разница — в конструкции бункера, теплоизоляции, доступе для очистки и оснащении.

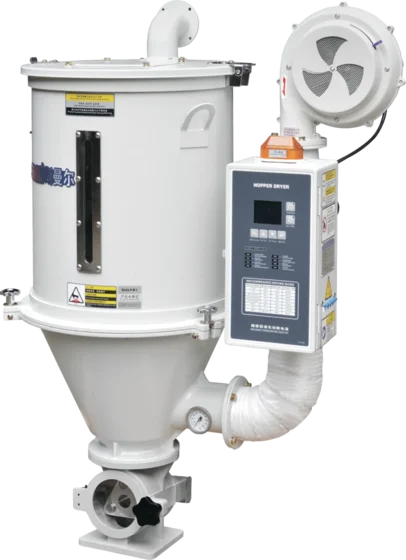

Стандартная серия
SMANL SHD
- Нагревательный цилиндр из нержавеющей стали.
- Распределение воздуха через сетчатый узел.
- Шарнирное соединение для обслуживания.
- Таймер — вариант внутри выбранной модели.
- Исполнения M: магнитное основание без магнитного элемента. HDC и HRC — дополнительные опции.

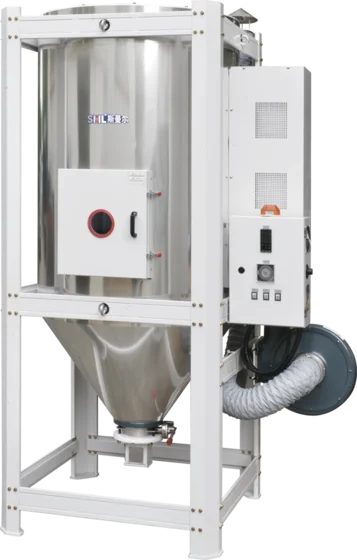

Теплоизолированная серия
SMANL SHD-L
- Внутренняя стенка из нержавеющей стали.
- Теплоизоляционный слой в корпусе.
- Подача горячего воздуха вниз по описанию каталога.
- PID-контроль и штатный 24-часовой таймер.
- Штатная напольная рама и дверца для очистки.

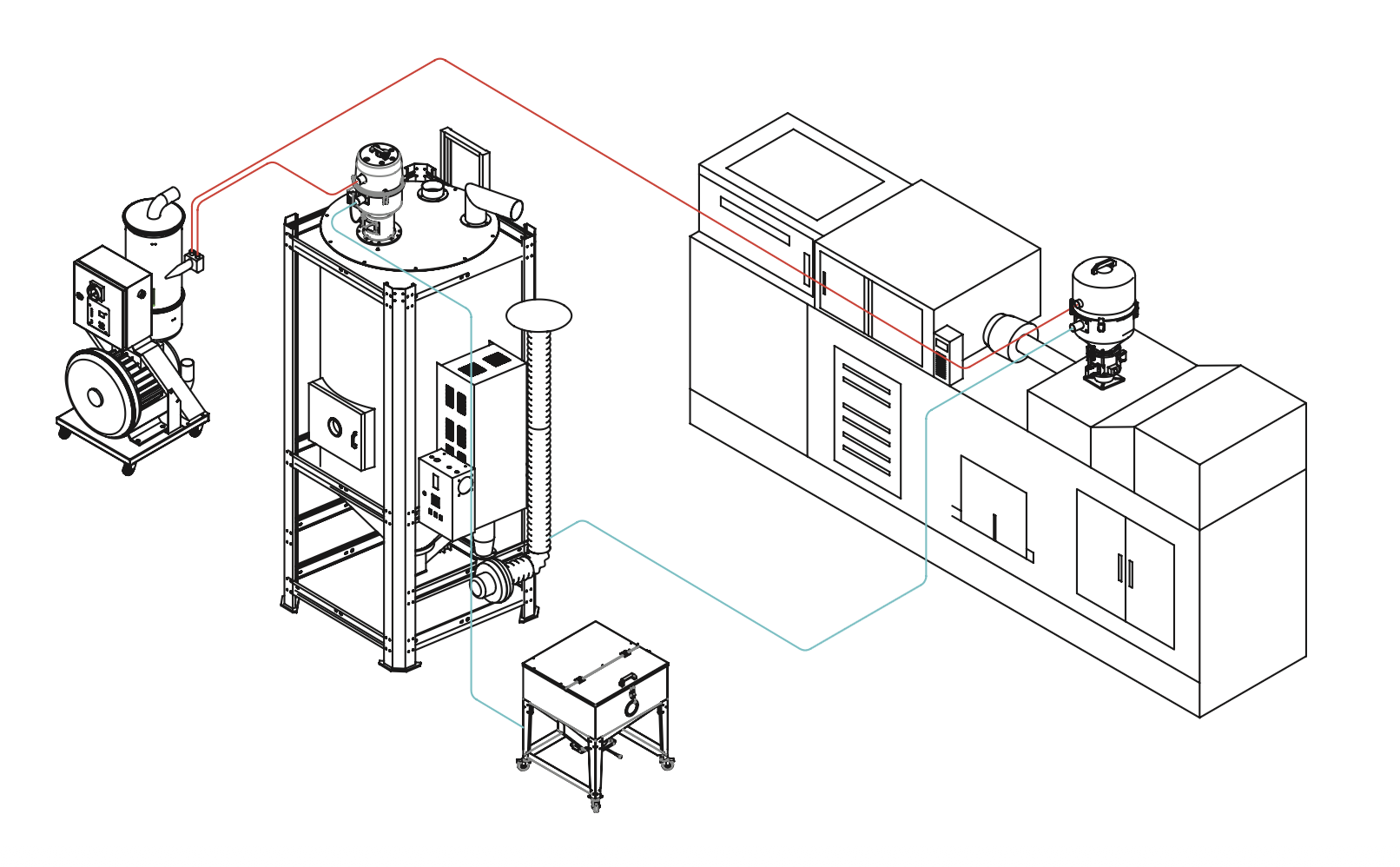

Оригинальные фотографии SMANL показывают конструкцию серий. У SHD-L напольная рама и 24-часовой таймер входят в штатную комплектацию; для SHD выбирайте исполнение M, TM или T по карточке модели.
Каталог и цены · FOB CNY
Стандартные бункерные сушилки SHD
Выберите каталожную загрузку. Внутри карточки выберите базовое исполнение или вариант с таймером и нажмите «Получить КП».
Стандартная серия25 кг
SMANL SHD-25M
Нагрев 3,2 кВт · вентилятор 120 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 725 × 405 × 970 мм
- Масса оборудования
- 29 кг
Стандартная серия50 кг
SMANL SHD-50M
Нагрев 4,2 кВт · вентилятор 140 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 870 × 490 × 1140 мм
- Масса оборудования
- 35 кг
Стандартная серия75 кг
SMANL SHD-75M
Нагрев 5 кВт · вентилятор 140 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 930 × 550 × 1250 мм
- Масса оборудования
- 43 кг
Стандартная серия100 кг
SMANL SHD-100M
Нагрев 7 кВт · вентилятор 180 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1070 × 610 × 1360 мм
- Масса оборудования
- 62 кг
Стандартная серия150 кг
SMANL SHD-150M
Нагрев 9 кВт · вентилятор 180 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1070 × 650 × 1560 мм
- Масса оборудования
- 66 кг
Стандартная серия200 кг
SMANL SHD-200M
Нагрев 12 кВт · вентилятор 340 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1240 × 770 × 1660 мм
- Масса оборудования
- 96 кг
Стандартная серия250 кг
SMANL SHD-250M
Нагрев 14,5 кВт · вентилятор 340 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1240 × 770 × 1820 мм
- Масса оборудования
- 97 кг
Стандартная серия300 кг
SMANL SHD-300M
Нагрев 14,5 кВт · вентилятор 340 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1335 × 870 × 1870 мм
- Масса оборудования
- 107 кг
Стандартная серия400 кг
SMANL SHD-400M
Нагрев 18 кВт · вентилятор 410 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1360 × 900 × 2040 мм
- Масса оборудования
- 147 кг
Стандартная серия500 кг
SMANL SHD-500
Нагрев 18 кВт · вентилятор 410 Вт
Базовая комплектация11 740 CNY
Таймер: комплектацию и цену уточняем
Получить КПГабариты и масса
- Д × Ш × В
- 1360 × 900 × 2240 мм
- Масса оборудования
- 150 кг
Стандартная серия600 кг
SMANL SHD-600
Нагрев 24 кВт · вентилятор 1000 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1570 × 1060 × 2300 мм
- Масса оборудования
- 180 кг
Стандартная серия800 кг
SMANL SHD-800
Нагрев 30 кВт · вентилятор 2200 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1800 × 1200 × 2400 мм
- Масса оборудования
- 230 кг
Стандартная серия1000 кг
SMANL SHD-1000
Нагрев 37 кВт · вентилятор 2200 Вт
Получить КП Получить КПГабариты и масса
- Д × Ш × В
- 1800 × 1200 × 2700 мм
- Масса оборудования
- 270 кг
Цены указаны в китайских юанях на условиях FOB. M — магнитное основание без магнитного элемента; TM — таймер и такое же основание; T — таймер. Для SHD-500 вариант с таймером рассчитываем по запросу.
Теплоизоляция · PID · таймер
Бункерные сушилки SHD-L
Для участков, где важны теплоизоляция корпуса и доступ к бункеру для очистки. Загрузка в килограммах указана по заводской таблице.
Теплоизолированная серия25 кг
SMANL SHD-40L
Нагрев 3,2 кВт · вентилятор 140 Вт
Цена FOB5 190 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 780 × 660 × 1350 мм
- Масса оборудования
- 75 кг
Теплоизолированная серия50 кг
SMANL SHD-80L
Нагрев 4,2 кВт · вентилятор 180 Вт
Цена FOB6 260 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 890 × 674 × 1390 мм
- Масса оборудования
- 100 кг
Теплоизолированная серия75 кг
SMANL SHD-120L
Нагрев 5 кВт · вентилятор 180 Вт
Цена FOB7 250 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 890 × 740 × 1480 мм
- Масса оборудования
- 120 кг
Теплоизолированная серия100 кг
SMANL SHD-160L
Нагрев 7 кВт · вентилятор 250 Вт
Цена FOB8 050 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 920 × 800 × 1630 мм
- Масса оборудования
- 147 кг
Теплоизолированная серия150 кг
SMANL SHD-230L
Нагрев 9 кВт · вентилятор 370 Вт
Цена FOB9 400 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 940 × 800 × 1890 мм
- Масса оборудования
- 169 кг
Теплоизолированная серия200 кг
SMANL SHD-300L
Нагрев 12 кВт · вентилятор 550 Вт
Цена FOB11 010 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 980 × 840 × 2000 мм
- Масса оборудования
- 196 кг
Теплоизолированная серия250 кг
SMANL SHD-380L
Нагрев 14,5 кВт · вентилятор 550 Вт
Цена FOB12 530 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1050 × 860 × 2080 мм
- Масса оборудования
- 210 кг
Теплоизолированная серия300 кг
SMANL SHD-460L
Нагрев 18 кВт · вентилятор 550 Вт
Цена FOB17 900 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1120 × 960 × 2190 мм
- Масса оборудования
- 233 кг
Теплоизолированная серия400 кг
SMANL SHD-600L
Нагрев 18 кВт · вентилятор 900 Вт
Цена FOB19 390 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1400 × 900 × 2350 мм
- Масса оборудования
- 300 кг
Теплоизолированная серия600 кг
SMANL SHD-800L
Нагрев 24 кВт · вентилятор 900 Вт
Цена FOB22 380 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1550 × 1060 × 2400 мм
- Масса оборудования
- 362 кг
Теплоизолированная серия700 кг
SMANL SHD-1000L
Нагрев 24 кВт · вентилятор 1100 Вт
Цена FOB25 360 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1580 × 1060 × 2700 мм
- Масса оборудования
- 400 кг
Теплоизолированная серия800 кг
SMANL SHD-1200L
Нагрев 24 кВт · вентилятор 1100 Вт
Цена FOB29 840 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1670 × 1170 × 2700 мм
- Масса оборудования
- 480 кг
Теплоизолированная серия1000 кг
SMANL SHD-1500L
Нагрев 36 кВт · вентилятор 1500 Вт
Цена FOB35 800 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1700 × 1680 × 3500 мм
- Масса оборудования
- 603 кг
Размеры W1 / H1: 1230 / 2700 мм. Монтажные размеры проверяем по чертежу.
Теплоизолированная серия1200 кг
SMANL SHD-1700L
Нагрев 36 кВт · вентилятор 1500 Вт
Цена FOB47 440 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1700 × 1680 × 3780 мм
- Масса оборудования
- 640 кг
Размеры W1 / H1: 1230 / 2980 мм. Монтажные размеры проверяем по чертежу.
Теплоизолированная серия1500 кг
SMANL SHD-2000L
Нагрев 40 кВт · вентилятор 1500 Вт
Цена FOB52 220 CNY
Теплоизоляция · PID · 24-часовой таймер
Получить КПГабариты и масса
- Д × Ш × В
- 1760 × 1750 × 4180 мм
- Масса оборудования
- 681 кг
Размеры W1 / H1: 1290 / 3380 мм. Монтажные размеры проверяем по чертежу.
Цена — FOB CNY. Напольная рама и 24-часовой таймер входят в штатную комплектацию SHD-L. Вакуумный загрузчик и дополнительные аксессуары подбираем под ваш участок. На карточках представлены оригинальные фотографии серии.
Заводские параметры
Технические характеристики моделей
Данные основного каталога SMANL. Нагрев и вентилятор указаны раздельно: мощность вентилятора приведена в ваттах.
| Модель | Загрузка, кг | Нагрев, кВт | Вентилятор, Вт | Д × Ш × В, мм | Масса, кг |
|---|---|---|---|---|---|
| SHD-25M | 25 | 3,2 | 120 | 725 × 405 × 970 | 29 |
| SHD-50M | 50 | 4,2 | 140 | 870 × 490 × 1140 | 35 |
| SHD-75M | 75 | 5 | 140 | 930 × 550 × 1250 | 43 |
| SHD-100M | 100 | 7 | 180 | 1070 × 610 × 1360 | 62 |
| SHD-150M | 150 | 9 | 180 | 1070 × 650 × 1560 | 66 |
| SHD-200M | 200 | 12 | 340 | 1240 × 770 × 1660 | 96 |
| SHD-250M | 250 | 14,5 | 340 | 1240 × 770 × 1820 | 97 |
| SHD-300M | 300 | 14,5 | 340 | 1335 × 870 × 1870 | 107 |
| SHD-400M | 400 | 18 | 410 | 1360 × 900 × 2040 | 147 |
| SHD-500 | 500 | 18 | 410 | 1360 × 900 × 2240 | 150 |
| SHD-600 | 600 | 24 | 1000 | 1570 × 1060 × 2300 | 180 |
| SHD-800 | 800 | 30 | 2200 | 1800 × 1200 × 2400 | 230 |
| SHD-1000 | 1000 | 37 | 2200 | 1800 × 1200 × 2700 | 270 |
Производитель оставляет за собой право изменять технические характеристики и конструкцию оборудования без предварительного уведомления. Актуальные параметры и комплектация подтверждаются в коммерческом предложении
| Модель | Загрузка, кг | Нагрев, кВт | Вентилятор, Вт | Д × Ш × В, мм | Масса, кг |
|---|---|---|---|---|---|
| SHD-40L | 25 | 3,2 | 140 | 780 × 660 × 1350 | 75 |
| SHD-80L | 50 | 4,2 | 180 | 890 × 674 × 1390 | 100 |
| SHD-120L | 75 | 5 | 180 | 890 × 740 × 1480 | 120 |
| SHD-160L | 100 | 7 | 250 | 920 × 800 × 1630 | 147 |
| SHD-230L | 150 | 9 | 370 | 940 × 800 × 1890 | 169 |
| SHD-300L | 200 | 12 | 550 | 980 × 840 × 2000 | 196 |
| SHD-380L | 250 | 14,5 | 550 | 1050 × 860 × 2080 | 210 |
| SHD-460L | 300 | 18 | 550 | 1120 × 960 × 2190 | 233 |
| SHD-600L | 400 | 18 | 900 | 1400 × 900 × 2350 | 300 |
| SHD-800L | 600 | 24 | 900 | 1550 × 1060 × 2400 | 362 |
| SHD-1000L | 700 | 24 | 1100 | 1580 × 1060 × 2700 | 400 |
| SHD-1200L | 800 | 24 | 1100 | 1670 × 1170 × 2700 | 480 |
| SHD-1500L | 1000 | 36 | 1500 | 1700 × 1680 × 3500 | 603 |
| SHD-1700L | 1200 | 36 | 1500 | 1700 × 1680 × 3780 | 640 |
| SHD-2000L | 1500 | 40 | 1500 | 1760 × 1750 × 4180 | 681 |
Производитель оставляет за собой право изменять технические характеристики и конструкцию оборудования без предварительного уведомления. Актуальные параметры и комплектация подтверждаются в коммерческом предложении
На телефоне таблицы прокручиваются по горизонтали. Каталожная загрузка — ориентир, а не производительность в кг/ч. Для SHD-L 1500L / 1700L / 2000L дополнительные размеры W1 × H1: 1230 × 2700 / 1230 × 2980 / 1290 × 3380 мм. Монтажные размеры проверяем по актуальному чертежу.
Источник характеристик — заводской каталог SMANL. Параметры выбранного исполнения и состав комплектации подтверждаются в спецификации перед заказом.
Конструкция и процесс
Как работает бункерная сушилка
Вентилятор подаёт воздух в нагревательный узел. Нагретый поток распределяется в бункере и проходит через слой сырья.
Сушильный бункер
Удерживает необходимый запас гранул. Номинальная загрузка не заменяет расчёт времени пребывания материала.
Распределение воздуха
Нагреватель и распределитель формируют воздушный поток через материал. У каждой серии своя конструкция каналов.
Температурное регулирование
PID-контроль управляет нагревом по сигналу датчика. Задание выбирается по паспорту материала.
Выгрузка и установка
Подготовленный материал поступает к перерабатывающему оборудованию. Установку на ТПА или напольную компоновку согласуем по размерам и нагрузке.
Инженерный подбор
Подбор по расходу сырья и времени сушки
Усилие смыкания ТПА не определяет размер сушилки. Главный вопрос — какой запас материала должен находиться при заданной температуре до переработки.
M = q × t
- M — запас материала, кг
- Масса, требуемая для предварительного расчёта.
- q — расход сырья, кг/ч
- Фактический расход ТПА или экструдера.
- t — время сушки, ч
- По паспорту конкретной марки полимера.
25 кг/ч × 2 ч = 50 кгЭто пример расчёта массы, а не универсальный режим сушки. К результату добавляют обоснованный технологический запас.
Что нужно для окончательного выбора
- Точная марка сырья и паспорт его переработки.
- Расход в кг/ч, график работы и смена материалов.
- Рекомендуемые температура, время и остаточная влажность.
- Насыпная плотность и полезное заполнение бункера.
- Способ установки, монтажные размеры и электропитание.
- Нужен ли загрузчик, осушитель или возврат горячего воздуха.
Переход от массы к объёму: V = M / ρ. При ρ в кг/л объём V получается в литрах. Полезное заполнение и характер движения гранул учитываются дополнительно; равномерное время пребывания каждой гранулы не гарантируется одной только формулой.
Получить инженерный подбор ↗Автоматика и обслуживание
Температура, таймер и защита
PID-регулирование
Для SHD руководство описывает погрешность управления в пределах ±3 °C. Это не обещание одинаковой температуры всех гранул.
Таймер
Для SHD таймер доступен в вариантах TM/T внутри карточек. У SHD-L 24-часовой таймер входит в штатное оснащение.
Защита от перегрева
Руководство описывает отдельную защиту нагрева. Перечень защит и реакций зависит от системы управления конкретного исполнения.
Диагностика
Коды ошибок датчика, вентилятора, фазировки и нагрева описаны для микрокомпьютерного управления. Их нельзя относить ко всем базовым моделям.
Смена материала и очистка
Смотровое окно, разъёмные соединения SHD и очистная дверца SHD-L помогают обслуживать бункер. При смене сырья удаляют остатки гранул и пыль, проверяют состояние воздушных каналов и соединений.
Опции под конкретный участок
Оригинальные узлы M, HDC и HRC представлены в заводской галерее. Подбор и совместимость — в разделе комплектующих для сушилок.
Для исполнений M/TM предусмотрено магнитное основание без магнитного элемента. Пылеуловитель HDC, возврат горячего воздуха HRC и автоматический загрузчик подбираем под модель. У SHD-L напольная рама штатная; для SHD возможна отдельная напольная компоновка. Возврат горячего воздуха не заменяет адсорбционный осушитель.
Подача материала
Сушилка и вакуумный загрузчик работают вместе
Загрузчик переносит гранулы из ёмкости в сушильный бункер. Сушилка поддерживает режим подготовки, а материал после необходимой выдержки поступает к потребителю.
Согласовать производительность
Подача загрузчика должна поддерживать нужный уровень материала и учитывать расход потребителя. Новая порция сырья не должна поступать в переработку раньше, чем выполнены требования по сушке.
Защитить подготовленный материал
После сушки гигроскопичный материал может повторно поглощать влагу при контакте с воздухом. Схему транспортировки и необходимость сухого воздуха определяют по технологии конкретного сырья.
Практика подбора
Три ошибки, которые лучше исключить заранее
Выбрать только по тоннажу ТПА
Проверьте расход сырья, время сушки и полезный запас. Одинаковый ТПА может перерабатывать разные материалы с разными требованиями.
Принять теплоизоляцию за осушение
Двойная стенка уменьшает теплопотери. Для удаления связанной влаги может потребоваться подготовленный сухой воздух с контролем точки росы.
Считать фото комплектом поставки
У SHD-L напольная рама и таймер штатные. У SHD-M и SHD-TM основание поставляется без магнитного элемента. Загрузчик и дополнительные аксессуары подбираем под задачу.
Подберём сушилку
под ваш материал
Сообщите марку сырья, расход в кг/ч и условия установки. Подготовим спецификацию и коммерческое предложение.
Гарантия 18 месяцев
Комплектация, наличие, срок поставки и итоговая стоимость подтверждаются индивидуально.
Заводские схемы установки и габаритные чертежи SMANL
SHD на термопластавтомате и SHD-L на напольной раме. L — длина, W — ширина, H — высота, ΦD — диаметр патрубка; A, B, C, K — монтажные размеры. Размеры выбранной модели приведены в таблице характеристик.
Частые вопросы о бункерных сушилках
SHD и SHD-L можно использовать для подогрева и предварительной сушки PET, PA и PPS. Режим зависит от марки полимера, исходной влажности и требований к переработке. Для низкой остаточной влажности и специальных режимов подбираем осушитель или комплексную систему подготовки сырья.
SHD-L имеет теплоизолированный корпус, очистную дверцу и оснащение, описанное в каталоге. Она тоже работает горячим воздухом и сама по себе не превращается в адсорбционный осушитель.
В обозначении серии L индекс связан с литражом, а заводская таблица отдельно приводит загрузку в килограммах. Масса вашего материала зависит от насыпной плотности и полезного заполнения.
Выберите основную модель SHD и укажите вариант TM или T из её карточки. Обе подтверждённые цены показаны вместе. Для SHD-500 вариант и стоимость таймера уточняются при запросе.
На странице приведены заводские цены оборудования в китайских юанях на условиях FOB. Международная перевозка, страхование, таможенные платежи, НДС и доставка до предприятия не включены. Порт отгрузки и окончательная спецификация фиксируются в индивидуальном КП.
Большинство популярных моделей поддерживаем на складе в России. Наличие конкретной сушилки уточним при обращении. Если нужного исполнения нет на складе, организуем поставку под заказ и согласуем срок в коммерческом предложении.
Да, для SHD-L напольная рама входит в штатную комплектацию вместе с 24-часовым таймером. Для стандартных SHD напольную установку и необходимую раму подбираем отдельно.
Гарантия — 18 месяцев. Условия гарантийного обслуживания и технического сопровождения согласуются в договоре поставки.
Марку полимера, паспорт сушки, фактический расход сырья в кг/ч, режим работы, способ установки, требуемую автоматизацию и параметры электропитания. По этим данным подбирается модель и состав системы.
Подберём оборудование с учётом требований вашего производства.
Отправьте заявку и получите консультацию от экспертов с 20 летним опытом
Получить коммерческое предложение
Подготовим цену, комплектацию и условия поставки сушилки SMANL. Укажите контакты, материал и расход сырья.
Гарантия 18 месяцев. Менеджер уточнит наличие выбранной модели и подготовит предложение.
